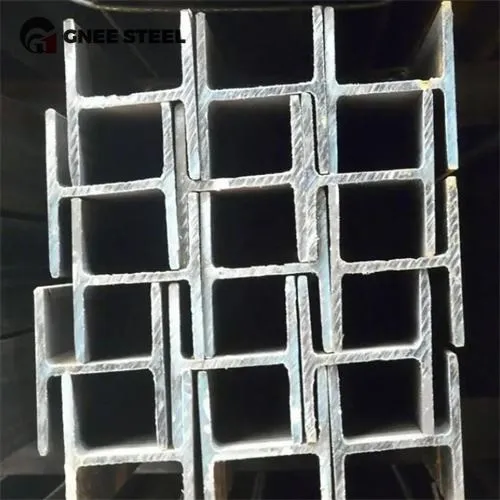

Широка прирубница В18Кс71 В18Кс76 Челична структура
В18Кс71 Стеел Х Беам
Дубина (д): 18,5 ин (приближно 470 мм)
Ширина прирубнице (БФ): 7,64 ин (цца. 194 мм)
Дебљина прирубнице (ТФ): 0. 810 у (приближно 20,6 мм)
Веб дебљина (ТВ): 0. 495 у (цца. 12,6 мм)
Површина пресјека (А): 20,9 квадратних метара (приближно 134,8 квадратних метара)
Тежина: 71 лбс / фт (приближно 105,7 кг / м)
В18к76 Х Беам
Дубина (Д): 18,2 ин (приближно 462 мм)
Ширина прирубнице (БФ): 11. 0 Ин (приближно 279 мм)
Дебљина прирубнице (ТФ): 0. 680 ин (приближно 17,3 мм)
Дебљина веб-дебљине (ТВ): 0. 425 у (цца. 10,8 мм)
Површина пресека (А): 22.3 ин2 (приближно 143,9 цм2)
Тежина: 76 лбс / фт2 (приближно 113,1 кг / м2)
Висина прирубнице В18Кс76 је значајно шира од В18Кс71 (11. 0 у .. 7.64 ин.), Што значи да има већу бочну стабилност.
В18Кс71 има дебљи прикључак и мреже, док В18Кс76 има равницу и нешто је тежи.
Механичка својства Стеел Х колона
Механичка својства В18Кс71 и В18Кс76 Х-у облику челика зависе од материјала који се користи челиком. Типични параметри за АСТМ А992 (уобичајена челична челика са ниским легуром на високом чврстоћу) као пример.
Снага приноса (ФИ): 50 КСИ (око 345 МПа)
Снага затеглица (ФУ): 65 КСИ (око 448 МПа)
Модул еластичности (Е): 29, 000 КСИ (око 200 ГПА)
Секциона својина (тренутак инерције и модула)
В18Кс71 Х одељење Стеел:
Тренутак инерције ИКС (о снажној оси): 1330 у (око 553, 000 цм⁴)
Тренутак инерције ИИ (о слаби оси): 88.9 у (око 37, 000 цм⁴)
Одељак Модул СКС: 144 у (око 2360 цм³)
Пластични модул ЗКС: 163 у (око 2670 цм³)
В18к76 Х Структура снопа:
Тренутак инерције ИКС: 1330 у (око 553, 000 цм⁴)
Тренутак инерције ИИ: 209 у (око 87, 000 цм⁴)
Одељак Модул СКС: 146 у (око 2390 цм³)
Пластични модул ЗКС: 166 у (око 2720 цм³)
Анализа: ИИ (Слаба осе инерција) В18Кс76 је много већа од оне од В18к71, што указује да има јачи отпор бочним савијањем и погодан је за сценарије који захтевају већу бочну подршку.
Карактеристике и предности Х Стенд материјала
Омјер велике снаге и тежине: пресјек за пресек Х-греда је оптимизован, који има већу снагу и носивост од обичног И-греде.
Погодна конструкција: Широка и равна прирубница је погодна за заваривање и причвршћивање, што побољшава ефикасност изградње.
Економски: Под претпоставком сусрета са захтевима за дизајн, расподјела тежине је разумна и уштеден је материјална цена.
Издржљивост: Коришћење АСТМ стандардног челика, има одличну отпорност на корозију и перформансе умора (који се могу даље побољшати поцинчавањем или премаз).
